1、站所端自動化配置模式和技術要求
10kV環網所（含配電房）自動化技術方案滿足集中型饋線自動化（FA）的要求，以具備三遙功能作為基本配置，并要求具有接地故障處理功能和故障錄波處理功能。
結合精益化線損管理目標，可集成配電線損采集模塊實現電能計量功能。對于配電房，可以在DTU功能基礎上配置變壓器運行優化。
針對不同站所的實際情況，開閉所、配電房的配電自動化配置分以下幾種模式：
l 集中式DTU+集中式配電線損采集模塊配置模式
l 一二次融合方案配置模式

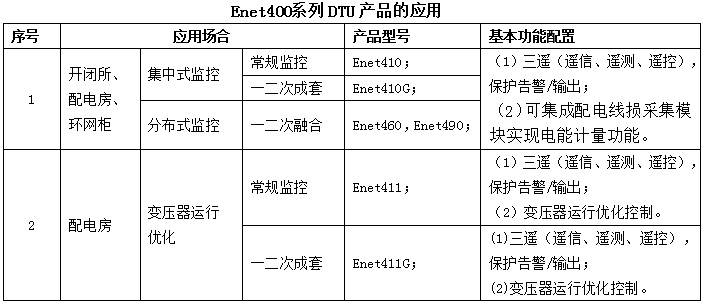

Enet400系列DTU可以滿足不同模式的站所端自動化應用需求。

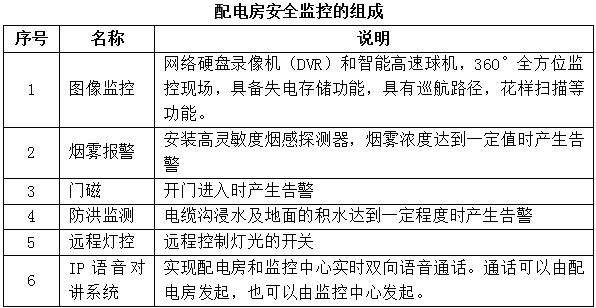

開閉所、配電房一般為無人值守，除了實現電氣監控功能，應同時實現視頻監控功能，以及防火、防水浸、防入侵等安全監控功能，實施可視化運行和安全綜合監控。因此，需要在配電房安裝智能綜合監控設備，通過視頻監控綜合平臺實現視頻監控、煙霧報警、防洪監測等綜合監控功能。其他的一些智能監控功能也是必須的，包括遠程燈光控制、語音對講等。
2、集中式DTU+集中式配電線損采集模塊技術方案
這實際上是傳統的集中式DTU配置模式，在DTU組屏方案中增加集中式配電線損采集模塊。
這種配置方案中，CT沿用原來的電磁式互感器，根據需要只配置A、C相CT或A、B、C三相都配置CT,或者增加零序CT。同時為了滿足配電線損采集模塊0.5S級精度要求，增加A、B、C相CT的計量輸出繞組。把計量互感器的輸出集中引出到DTU柜，為配電線損采集模塊提供計量輸入。
互感器可采用電磁式互感器，也可以采用電子式互感器。
集中式DTU分壁掛式機箱和機柜式結構多種設計,視開閉所、配電房是否預留DTU位置而定。
本方案中，DTU主控單元采用Enet410/ Enet410G集中式DTU。環進環出單元、饋線單元的電源、電流、遙信、遙控等回路和DTU柜的連接，可以采用端子排接線，也可以采用航空插頭接線。
為了滿足一二次成套的需求，所有環進環出單元、饋線單元的電源、電流、遙信、遙控等回路采用標準化接口設計，通過二次航空插頭匯總于DTU單元的航插室；母線設備單元的電源、電壓等回路通過二次航空插頭匯總于DTU單元的航插室。
針對配電房，可以在DTU基礎是增加Enet411/Enet411G變壓器優化運行控制裝置（ETU）。ETU和DTU一起組屏，根據需要可以和主站連接，也可以單純的就地運行。
3、一二次融合技術方案
一二次融合10(20/6)kV成套環網箱由環進環出單元、饋線單元、PT單元、DTU間隔單元、DTU公共單元柜組成。
Enet490 一二次融合DTU公共單元和Enet460一二次融合三遙動作型DTU間隔單元組成了一二次融合智能分布式DTU的實現方案：
l Enet490 DTU公共單元采用獨立二次柜，包含DTU公共單元核心裝置、電源管理模塊、后備電源等；
l Enet460 DTU間隔單元嵌入式安裝在開關間隔二次箱，其電源由DTU公共單元統一提供；
l Enet460 DTU間隔單元實現本間隔的三遙、線損采集、相間與接地故障處理，通過數據總線與DTU公共單元通信；
l Enet490 DTU公共單元采集公共開入、電池電壓等公共狀態量，并負責和配電主站通信；
l Enet490 DTU公共單元與Enet460 DTU間隔單元通過以太網線實現內部通信聯接，支持和其他廠家的產品實現互聯、互通、互換；具備即插即用、小型化、平臺化、通用性、統一運維、批量檢測、經濟性特點。

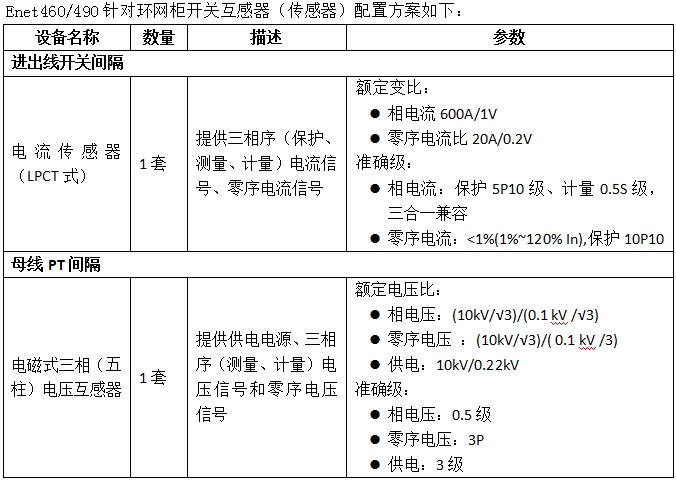

Enet460/490適用于如下類型的環網柜單元：
l 負荷開關單元
l 負荷開關-熔斷器(組合電器)單元
l 斷路器單元
l 母線設備單元

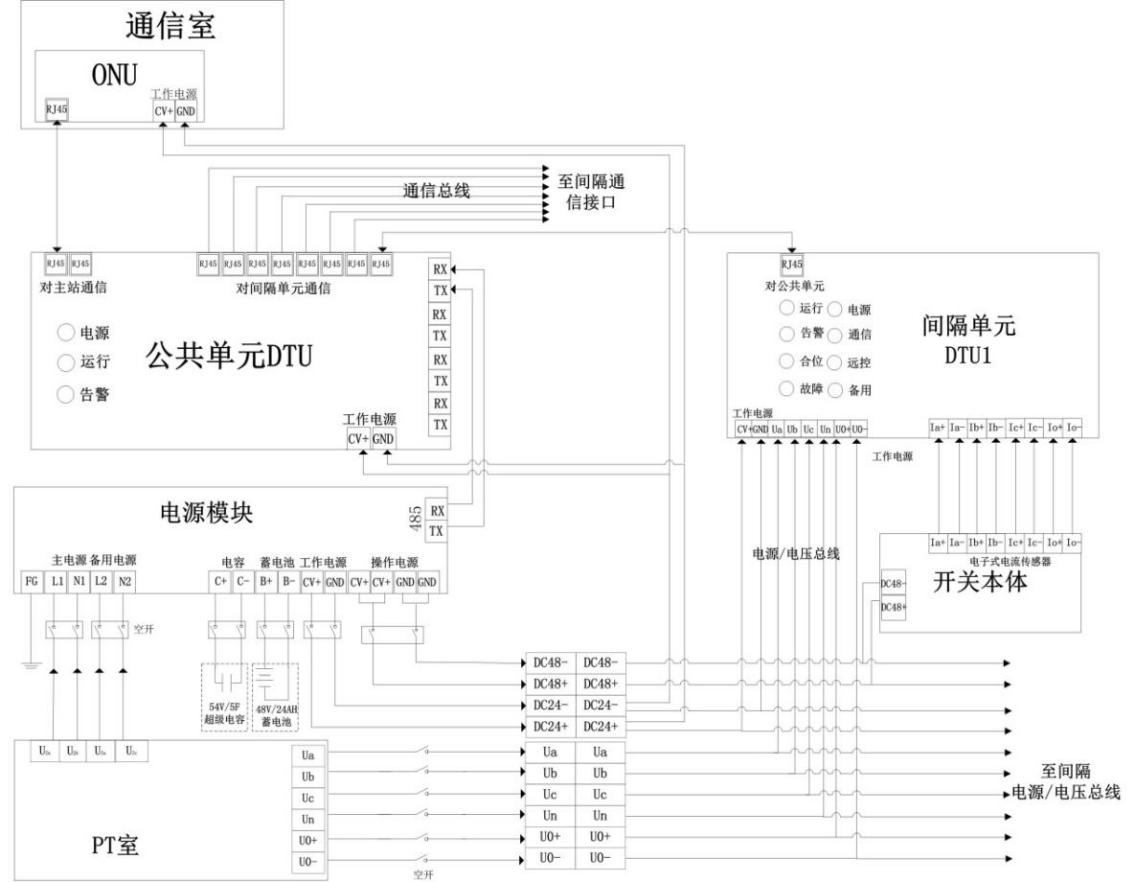

下圖為Enet490 DTU公共單元與Enet460 DTU間隔單元與開關電氣原理圖。
4、視頻安防系統一體化集成方案
可以在開閉所、配電房電氣監控的基礎上，實現和視頻監控以及煙霧報警、防洪監測、遠程燈控、門磁、IP語音對講等監控一體化集成。
5、后備電源系統技術方案
對于已經安裝了直流屏柜的站所，繼續采用直流屏供電方案。對于沒有安裝直流屏的開閉所、配電房后備電源系統借鑒直流屏供電方案，但不單獨設置直流屏柜，而是把后備電源系統和配電終端（DTU）一體化集成。后備電源系統包括電池管理單元、電池組、逆變器，它們和配電終端，以及其它智能設備集成在同一個機柜中。為后備電源系統原理圖。
正常供電時，由外部電源輸入，經過電池管理單元提供開關的控制和操作電源，同時經過逆變器，給網絡設備、視頻等其他用電設備等供電。外部電源同時給電池組充電；外部電源失電時，由電池組通過電池管理單元自動接續，給開關回路和其他用電設備供電。
